[CyberDaemon]

Судя по картинкам в гугле это ни разу не осциллограф, а авометр. И по его морде лица все понятно.
Фото зверя можно увидеть?

[Baiker]

http://i72.fastpic.ru/big/2015/0729/...40269ff034.jpg

[WSonic]

Baiker, ФЭП - это ФизЭлектроПрибор. Это не модель, а завод изготовитель, который выпускает, вернее выпускал кучу всего для кабинетов физики. Подозреваю, что модели у данного осциллографа вообще нет.

[CyberDaemon]

Судя по фото этот зверь нужен только для объяснения школьникам базовых принципов работы осциллографа. На такой штуке только Фигуры Лиссажу показывать - автоматической развертки нет, луч отклоняется исключительно внешним воздействием:
"Вход Y" - отклонение луча по вертикали
"Вход X" - отклонение по горизонтали
средний контакт - земля
Делитель - ограничивает максимально допустимое входное напряжение, которое можно приложить к щупам.

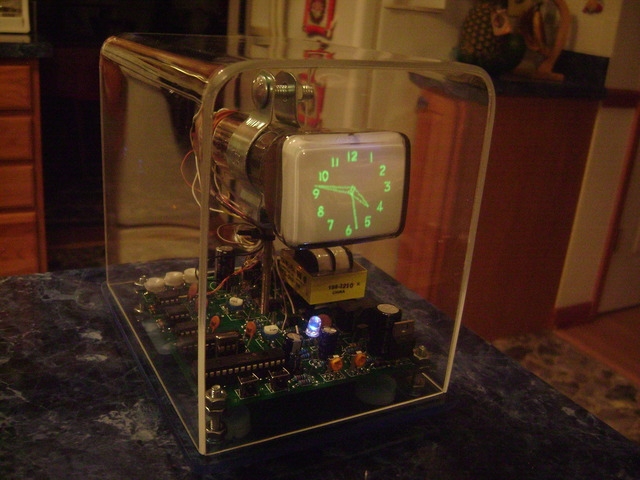

Можно прикрутить к этой штуке микроконтроллер и, правильно дрыгая лапками, получить

теплые зелёные ламповые часы

Только так аккуратно, как на картинке, не получится - нечем гасить луч.

А можно подключить X и Y к каналам звуковой карты компа, зайти на ютуб и посмотреть видео типа такого. На аналоговом осциллографе оно должно смотреться шикарно из-за непрерывности развертки и инерции люминофора. На бездушном цифровом осциллографе эффект совсем не тот.

[WSonic]

CyberDaemon, Я чуть извилиной не двинулся, пока ролик посмотрел. Но красота то какая!!!!

[CyberDaemon]

WSonic, звуки там инопланетные, да. Но они для машины, не для человека
